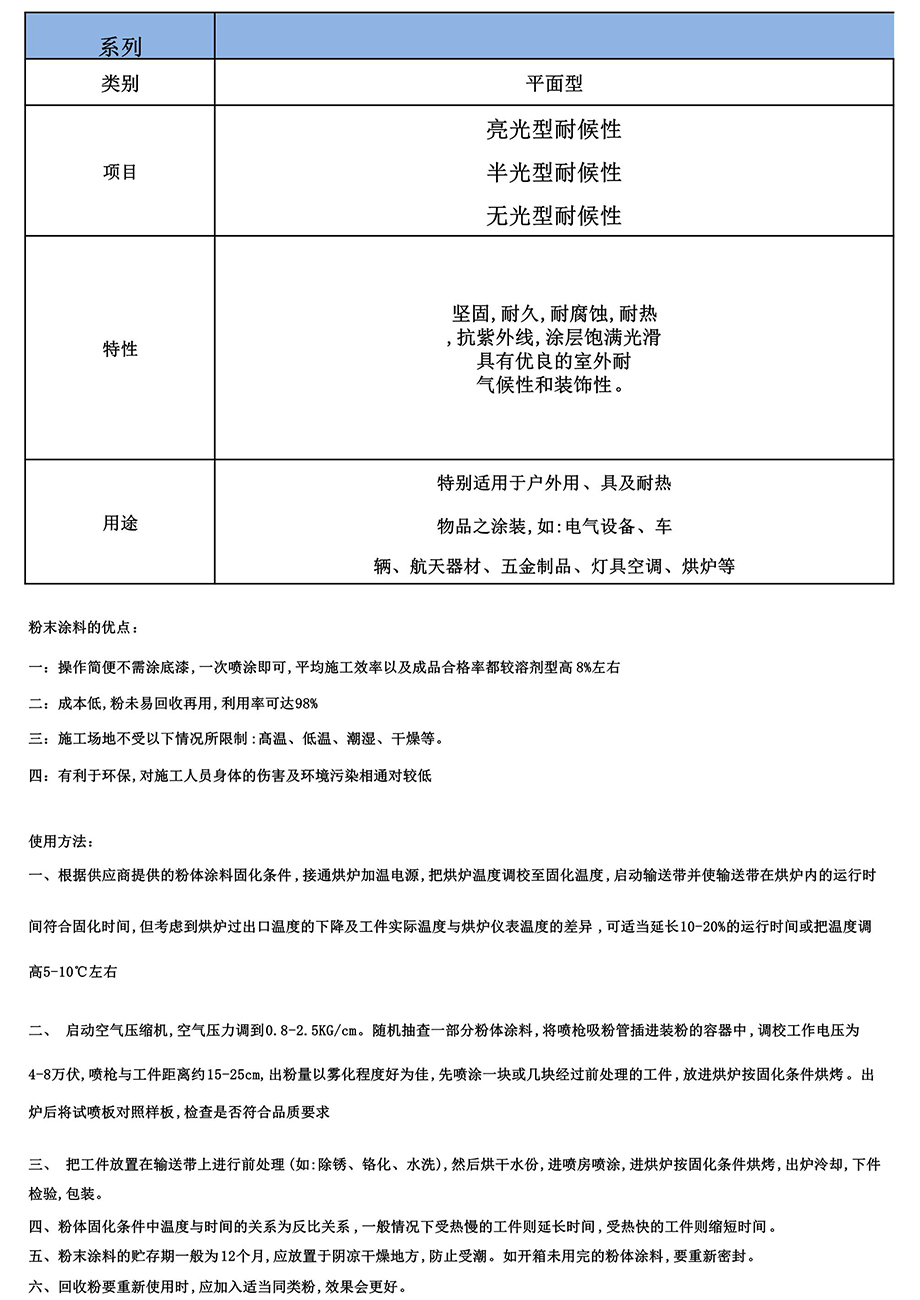

粉末涂 料的優(yōu)點(diǎn):

1.操作簡(jiǎn)便，無需進(jìn)行涂抹，只需進(jìn)行一次涂裝即可，平均施工效率及產(chǎn)品合格率比溶劑型高8%，

2.成本低，粉難以再利用，利用率達(dá)到98%：

3.施工廠不受以下限制:高溫、低溫、濕潤(rùn)、干燥等。四:環(huán)保的施工人員對(duì)身體的傷害以及環(huán)境污染的相互比較低的

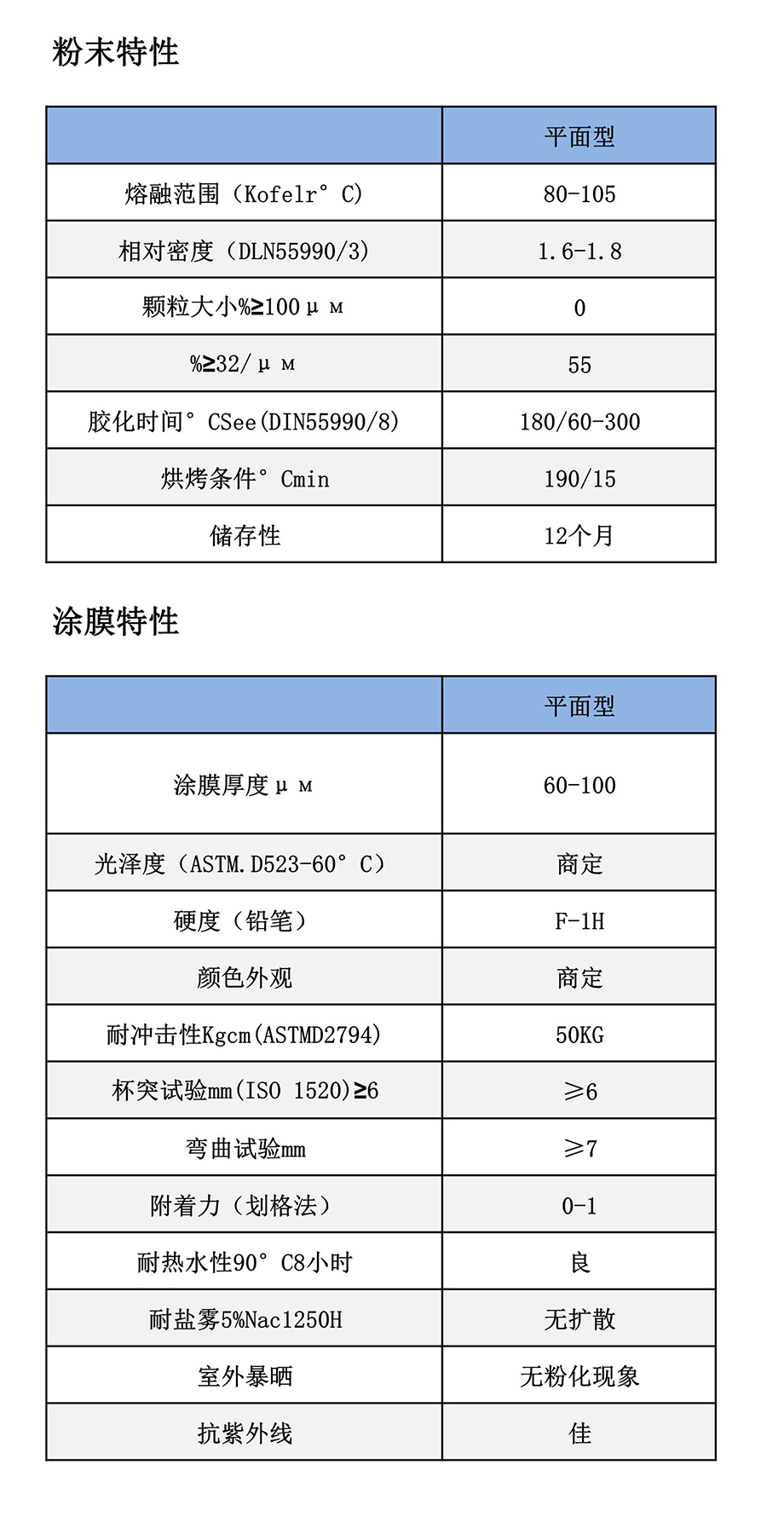

使用方法:

一、根據(jù)供給者提供的粉體涂料的固化條件，投入烤箱的加溫電源，將烤箱的溫度調(diào)整為固化溫度熱固性粉末價(jià)格，啟動(dòng)爐中的輸送帶，爐內(nèi)運(yùn)行時(shí)配合固化時(shí)間。但是，考慮到烤箱輸出溫度的降低以及工件的實(shí)際溫度和爐子的儀器溫度的差異，可以適當(dāng)延長(zhǎng)10-20%的運(yùn)行時(shí)間，或者溫度可以提高5-10C左右，

二、起動(dòng)空氣壓縮機(jī)，空氣壓力調(diào)整為0.8-2.5 KG/cm.隨機(jī)抽取一部分粉末涂 料，將噴嘴吸粉管插入裝粉容器中，調(diào)整工作電壓為4-8萬伏特，噴嘴與工件的距離約為15-25cm，出粉量為霧化程度，首先噴涂塊或預(yù)處理的幾枚預(yù)處理的工件，放在爐子里用固化條件煎。出爐后，用試射板對(duì)照模板，檢查是否滿足質(zhì)量要求

三、將零件置于運(yùn)輸帶上進(jìn)行預(yù)處理(例如:去除銹、合法化、水洗)，然后干燥水分干燥，放入噴漆室涂裝，放入烤箱中用固化條件煎煎，把爐子拿出來，檢查了下面的包裝。

四、熱固性粉末成分固化條件下溫度與時(shí)間的關(guān)系呈反比關(guān)系，一般情況下受熱較慢的工件延長(zhǎng)時(shí)間，受熱較快的工件縮短時(shí)間.

五、粉末涂 料的貯藏期一般為12個(gè)月，應(yīng)放在陰濕干燥地，以防潮濕。打開未用完的粉末涂料后，重新密封。

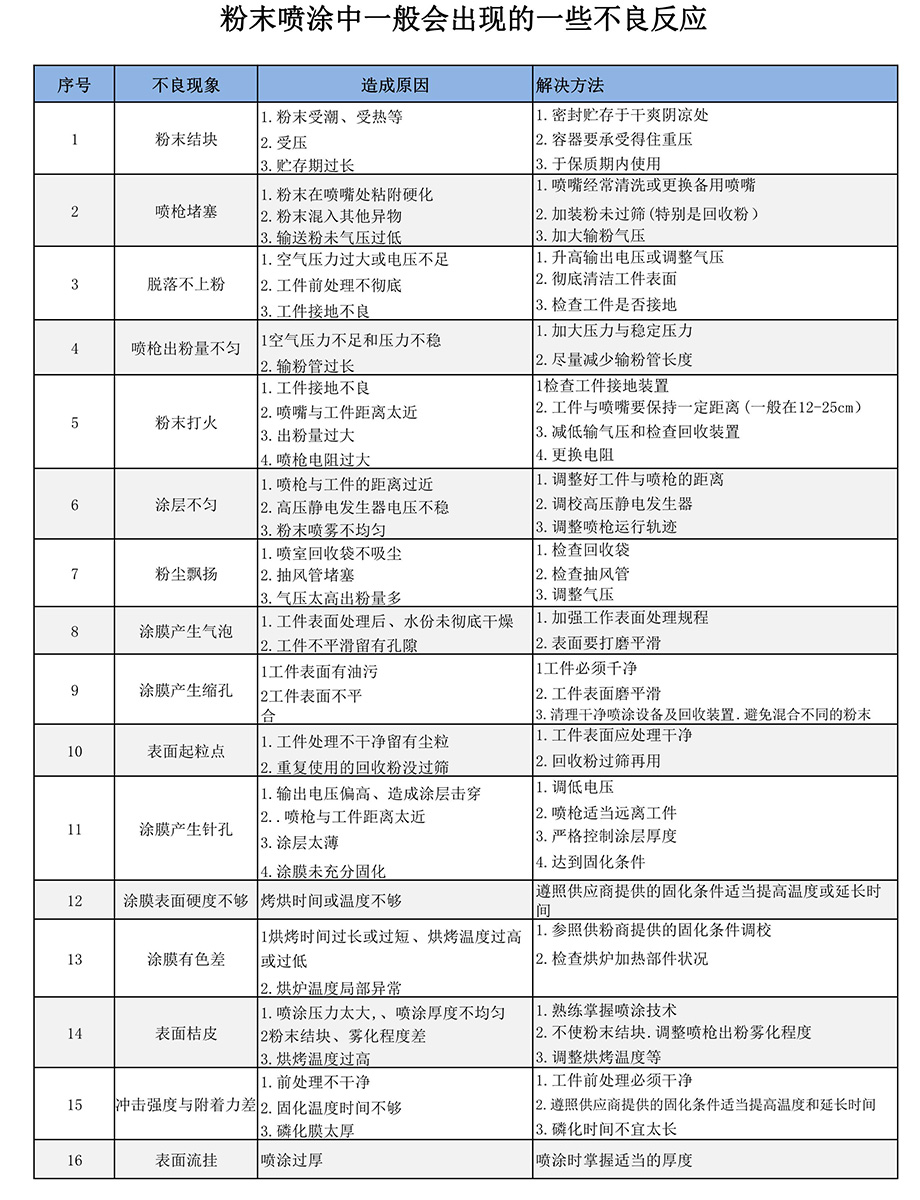

六、復(fù)用回收粉時(shí)，加入適當(dāng)?shù)耐惙蹠?huì)更有效。
