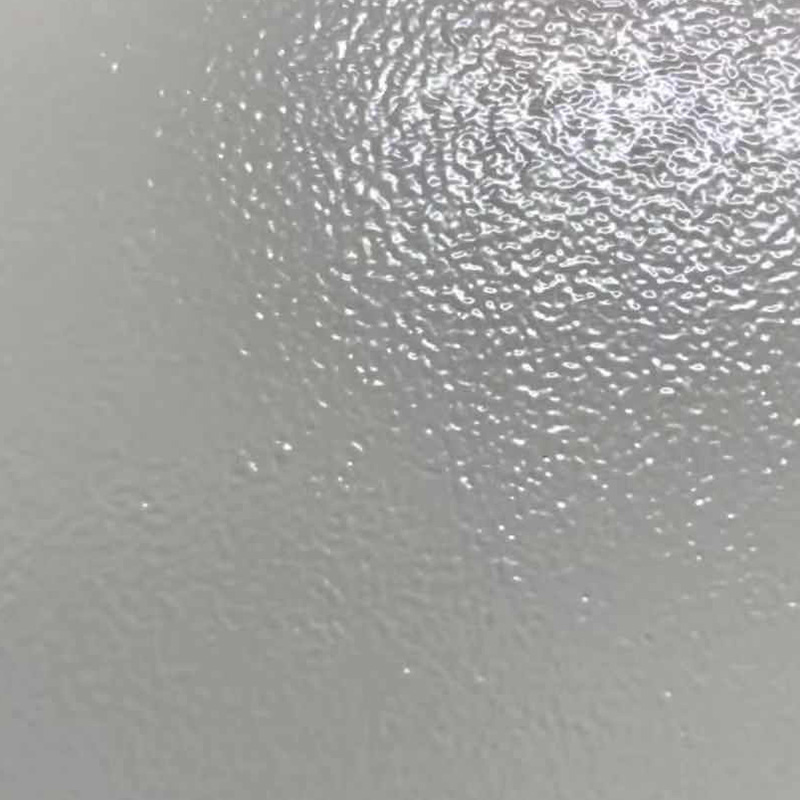

粉末涂 料的優(yōu)點:

1：操作簡便，不需要涂抹，只需進(jìn)行一次涂裝即可，平均施工效率及成品的合格率比溶劑型高8%，

2：低成本。粉末不易再利用，利用率可達(dá)98%：施工廠不局限于以下情況:高溫、低溫、濕潤、干燥等。

3：施工者對身體的損傷及環(huán)境污染的環(huán)保低。

4：有利于環(huán)保對施工人員身體的傷害及環(huán)境污染相通對較低

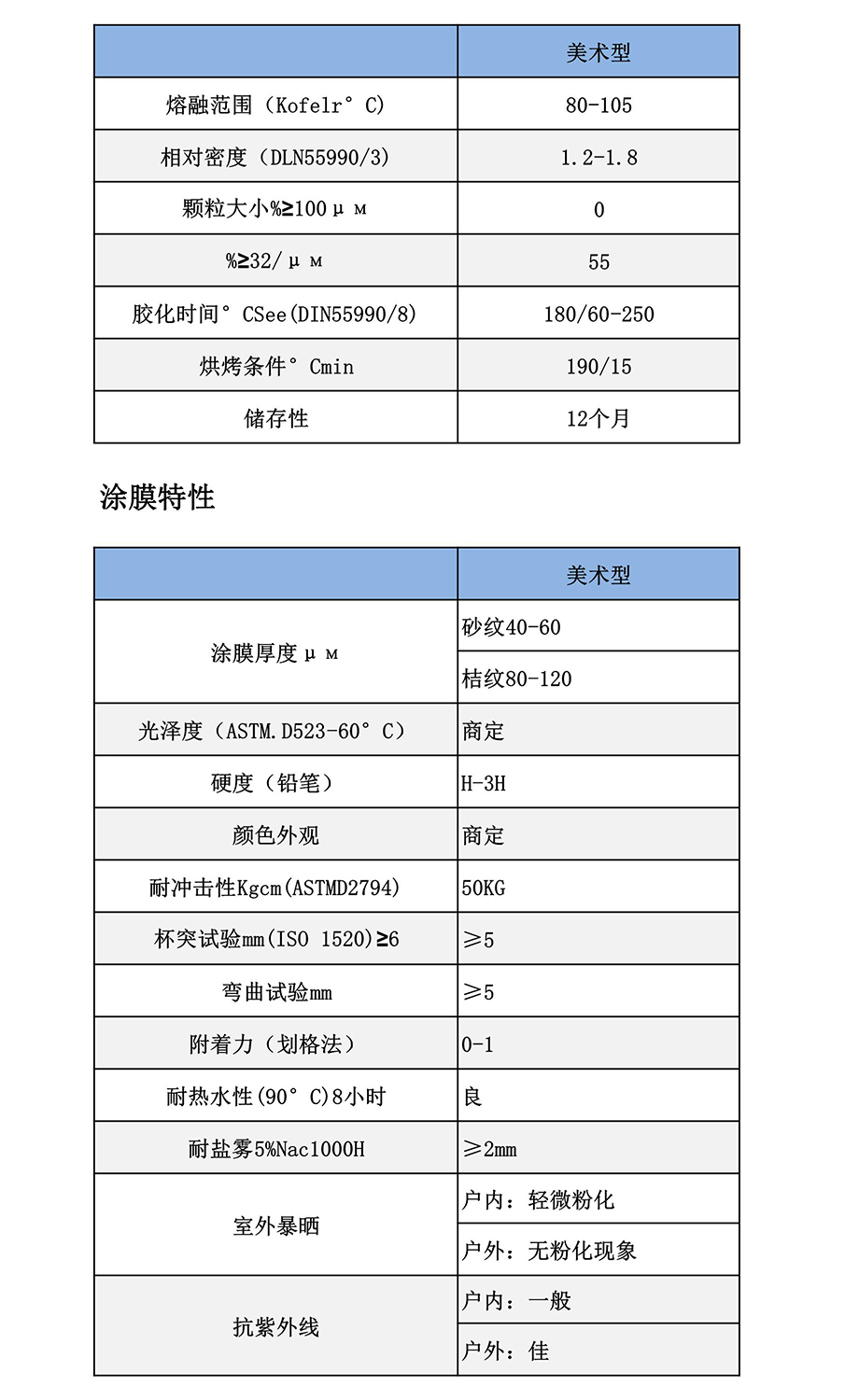

使用方法:

1、種是，環(huán)氧樹脂型編號根據(jù)供應(yīng)者提供的粉體的殘材固化條件，接通烤箱加溫電源，將爐溫調(diào)整為固化溫度，起動傳送帶，在爐內(nèi)輸送時使其適合固化時間。但是，考慮到烤箱輸出溫度的降低以及工件的實際溫度和爐子的儀器溫度的差異，可以適當(dāng)延長10-20%的運行時間，或者溫度可以提高5-10C左右，

2、熱固性粉末成分起動空氣壓縮機(jī)，空氣壓力可以調(diào)整到0.8 2.5 KG/cm.隨機(jī)抽出分粉體涂料，將噴嘴吸粉管插入裝粉容器中，調(diào)整工作電壓為4-8萬伏特，噴嘴和工件的距離約為15-25cm，排放量為霧化程度好，噴灑之前預(yù)處理的幾枚預(yù)處理的工件，放在爐子里煎出爐后，將試射板與模板進(jìn)行對照，檢查是否滿足質(zhì)量要求，

3、將零件放在運輸帶上進(jìn)行預(yù)處理(例如，除去銹、堆積化、沖洗)。其后，將干燥水分涂抹在噴涂室，放入烤箱中，在圓化條件下烤制，出爐，進(jìn)行下一次檢查，包裝。

4、粉體固化條件下溫度與時間的關(guān)系呈反比關(guān)系，在―的情況下受熱較慢的工件延長時間，受熱較快的工件縮短時間.

5、粉末法的儲存期為12個月，放置在陰濕干燥地上，防止?jié)駳狻４蜷_未用完的粉末 涂料后，重新密封。

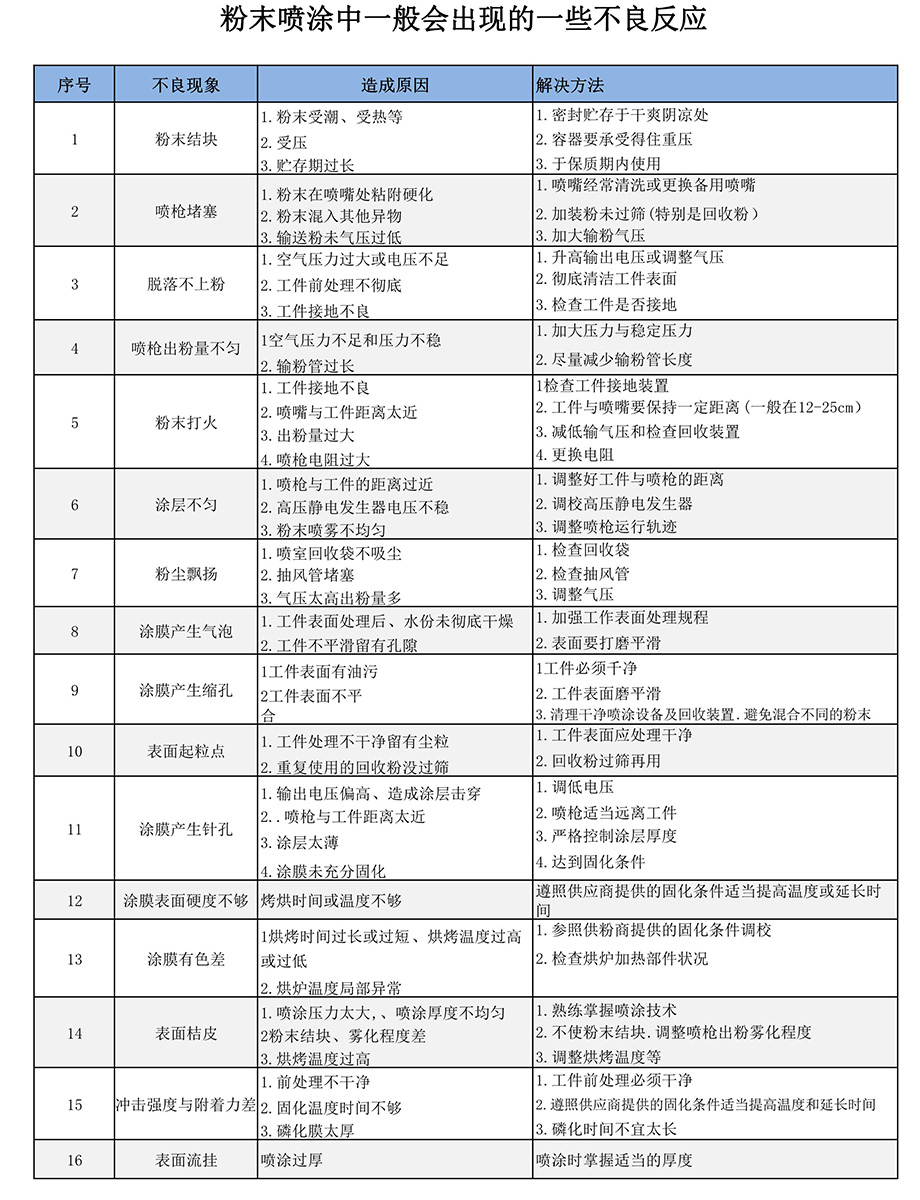

6、復(fù)用回收粉時，加入適當(dāng)?shù)耐惙蹠行А?/p>
