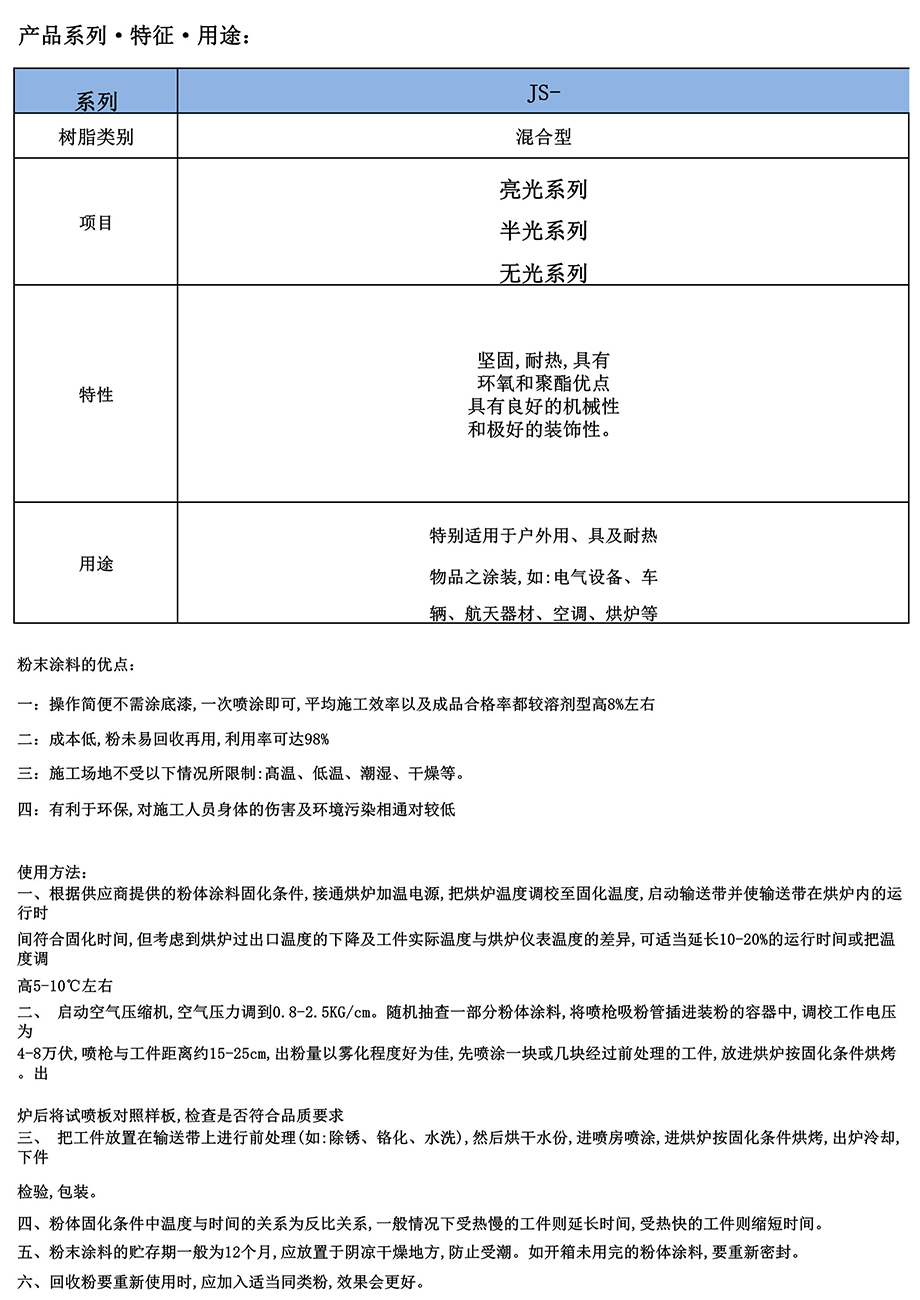

粉末 涂料的優(yōu)點(diǎn)：

首先，操作簡單，不需要底漆，可以直接噴涂。平均施工效率和成品合格率比溶劑型高約8％。二：成本低，粉末不易回收再利用，利用率可達(dá)98％。

第三：施工現(xiàn)場不受下列條件的限制：高溫，低溫，潮濕，干燥等。

四：有利于環(huán)境保護(hù)，對建筑工人的物理損害和環(huán)境污染相對較低

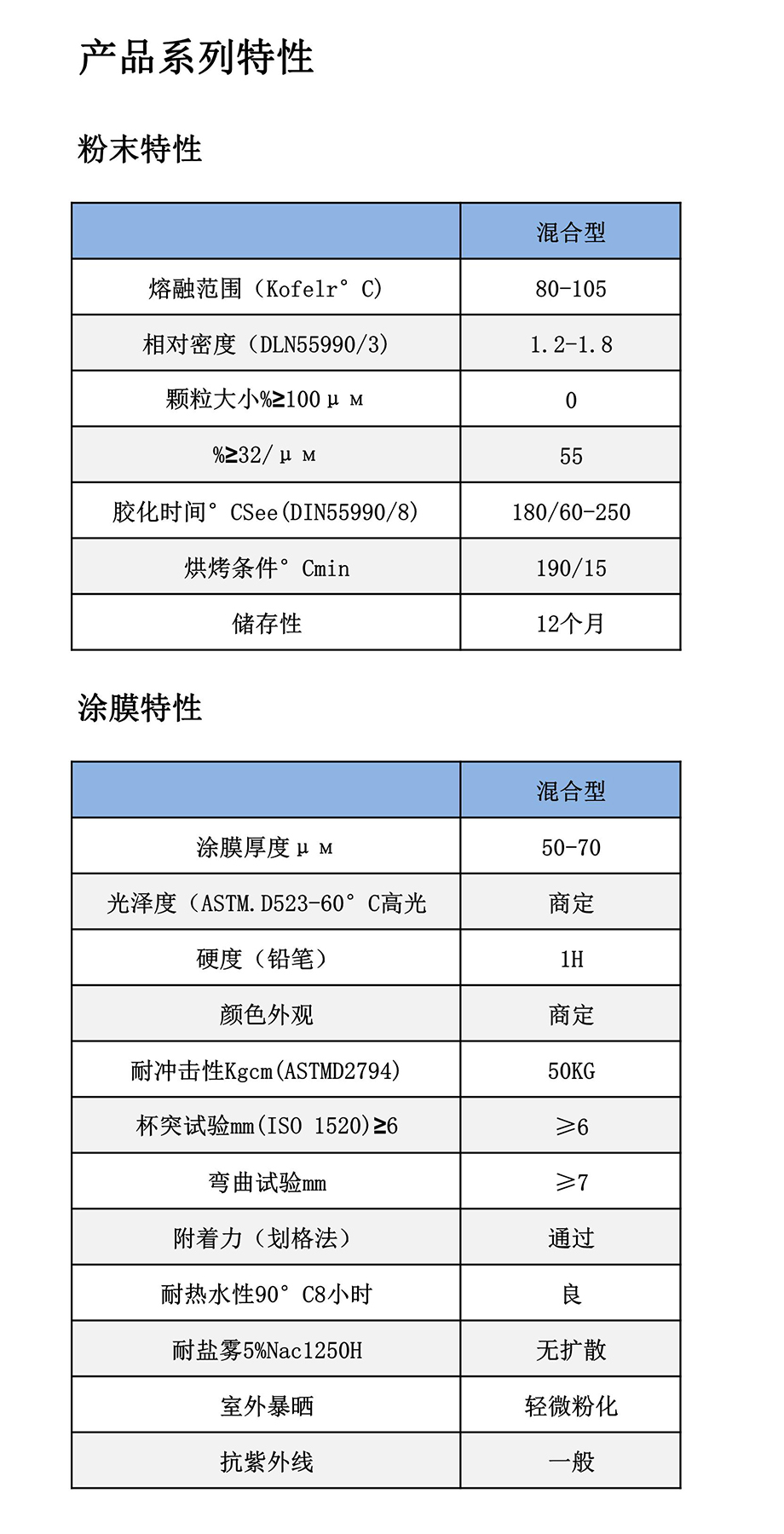

浙江塑粉說明：

1。根據(jù)供應(yīng)商提供的粉末涂料的固化條件，打開烤箱加熱電源，將烤箱溫度調(diào)節(jié)到固化溫度，啟動傳送帶，使傳送帶在烤箱中運(yùn)行。

滿足固化時(shí)間，但考慮到烘箱出口溫度下降以及工件實(shí)際溫度與爐膛溫度之間的差異，操作時(shí)間可延長10-20％或溫度可以調(diào)整。

高5-10C左右

2，啟動空壓機(jī)，將空氣壓力調(diào)節(jié)到0.8-2。 5KG / cm。隨機(jī)檢查一 部分粉 末涂料，將槍粉吸管插入粉末容器，調(diào)節(jié)工作電壓至

4至80,000伏特，噴槍與工件之間的距離約為15-25厘米，粉末的量應(yīng)該是霧化的。首先，噴涂預(yù)處理工件的一塊或多塊，然后根據(jù)固化條件將其放入烘箱中烘烤。退房

爐子后，將試板與樣品板進(jìn)行比較，檢查環(huán)保粉末是否符合質(zhì)量要求。

第三，將工件放在傳送帶上進(jìn)行預(yù)處理（如：銹，鉻，水洗），然后將水晾干，噴入噴房，在烤箱中烘烤。到了固化條件，但爐子被拆除，下部

檢查，包裝。

第四，溫度與粉末凝固條件下的時(shí)間的關(guān)系是成反比的。

通常，延長了熱量較慢的工件，縮短了熱量較快的工件。

 5.粉末涂料的儲存期一般為12個月。應(yīng)將其置于陰涼干燥處以防止受潮。如果打開未開封的粉末涂料，請重新密封。

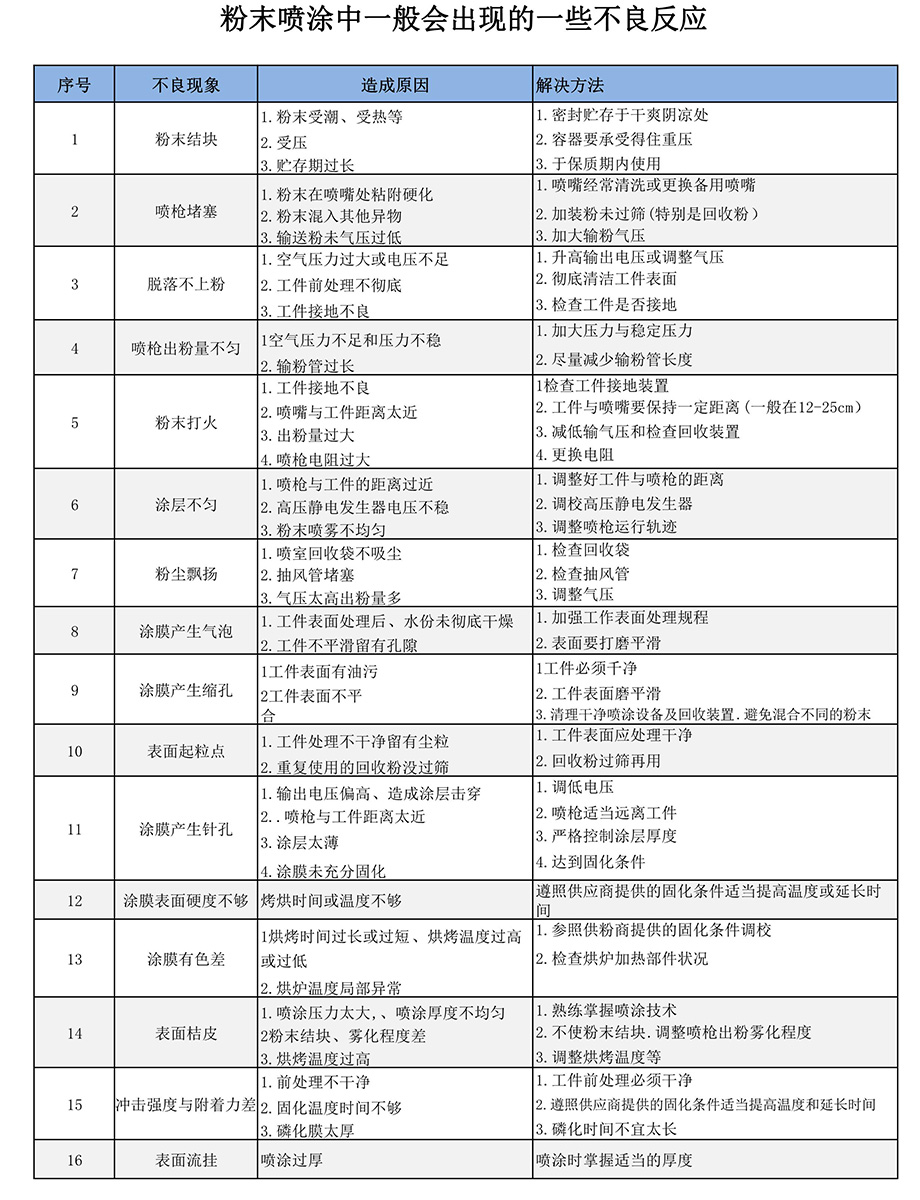

 6.當(dāng)再生粉末被重復(fù)使用時(shí)，應(yīng)加入適當(dāng)種類的粉末，效果會更好。
