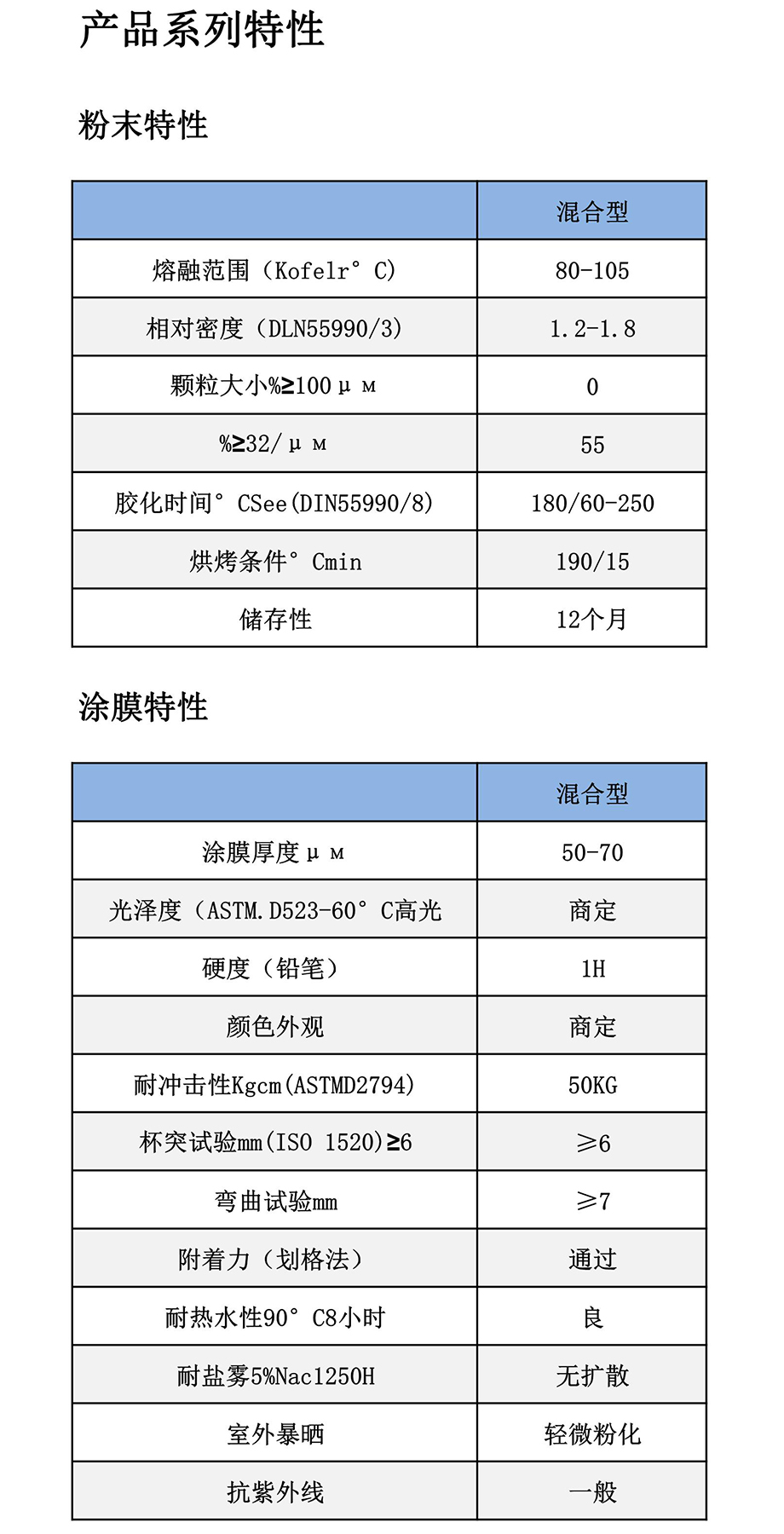

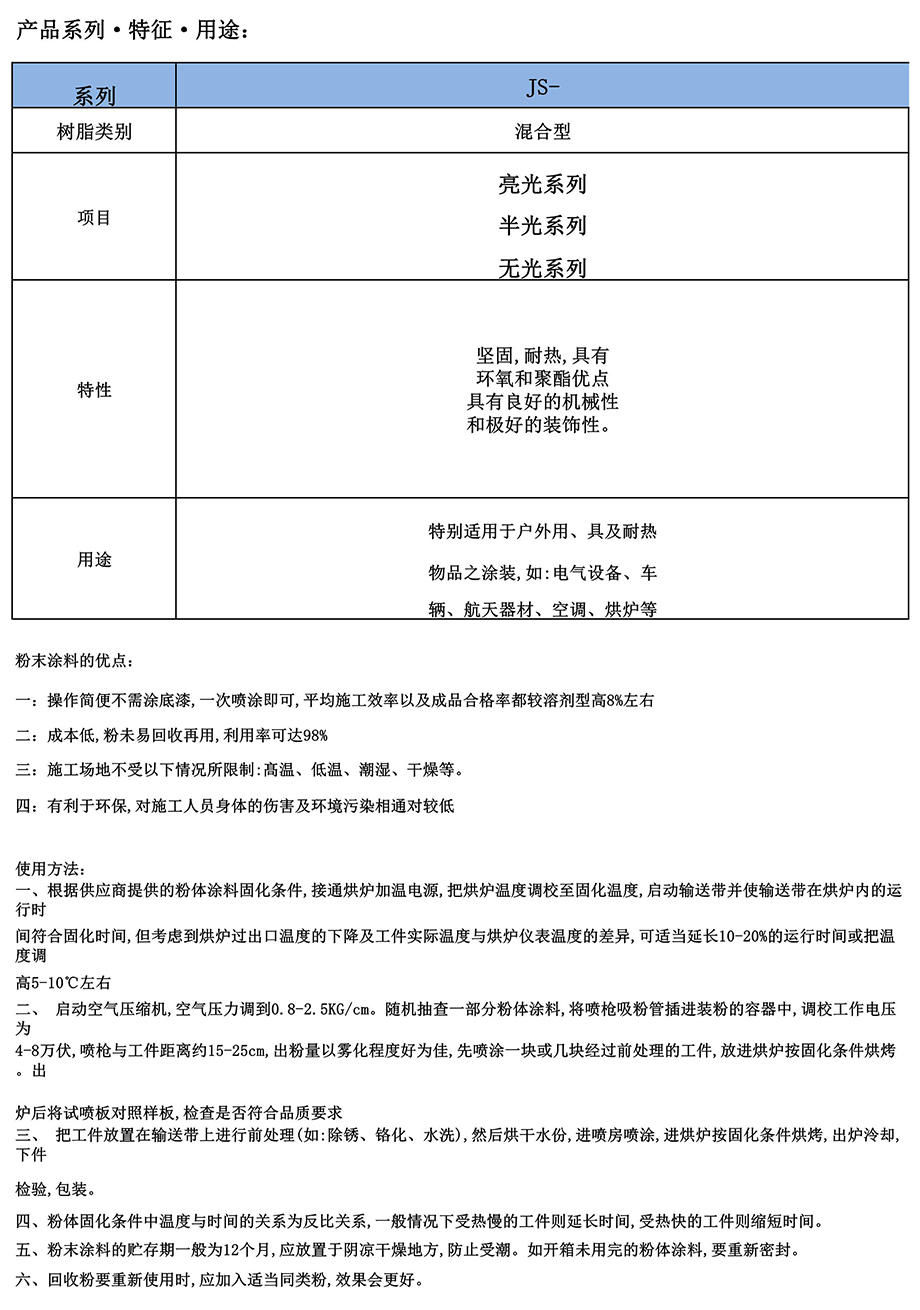

粉末涂料的優(yōu)點(diǎn): :

      一:操作簡便不需涂底漆,--次噴涂即可,平均施工效率以及成品合格率都較溶劑型高8%左右二:成本低,粉未易回收再用,利用率可達(dá)98%

      三:施工場地不受以下情況所限制:高溫、低溫、潮濕、干燥等。

      四:有利于環(huán)保，對施工人員身體的傷害及環(huán)境污染相通對較低

      塑粉用途方法:

      一、根據(jù)供應(yīng)商提供的塑粉粉末固化條件，接通烘爐加溫電源，把烘爐溫度調(diào)校至固化溫度,啟動輸送帶并使輸送帶在烘爐內(nèi)的運(yùn)行時

      間符合固化時間,但考慮到烘爐過出口溫度的下降及工件實(shí)際溫度與烘爐儀表溫度的差異，可適當(dāng)延長10-20%的運(yùn)行時間或把溫度調(diào)

      高5-10C左右

      二、啟 動空氣壓縮機(jī),空氣壓力調(diào)到0.8-2. 5KG/cm。隨機(jī)抽查- - 部分粉體涂料,將噴槍吸粉管插進(jìn)裝粉的容器中,調(diào)校工作電壓為

      4-8萬伏,噴槍與工件距離約15-25cm,出粉量以霧化程度好為佳，先噴涂-塊或幾塊經(jīng)過前處理的工件,放進(jìn)烘爐按固化條件烘烤。出

      爐后將試噴板對照樣板,檢查是否符合品質(zhì)要求

      三、把工件放置在輸送帶上進(jìn)行前處理(如:除銹、鉻化、水洗),然后烘干水份，進(jìn)噴房噴涂,進(jìn)烘爐按固化條件烘烤,出爐泠卻,下件

      檢驗(yàn),包裝。

      四、粉體固化條件中溫度與時間的關(guān)系為反比關(guān)系，-般情況下受熱慢的工件則延長時間，受熱快的工件則縮短時間。

      五、粉末涂料的貯存期一般為12個月,應(yīng)放置于陰涼干燥地方,防止受潮。如開箱未用完的粉體涂料，要重新密封。

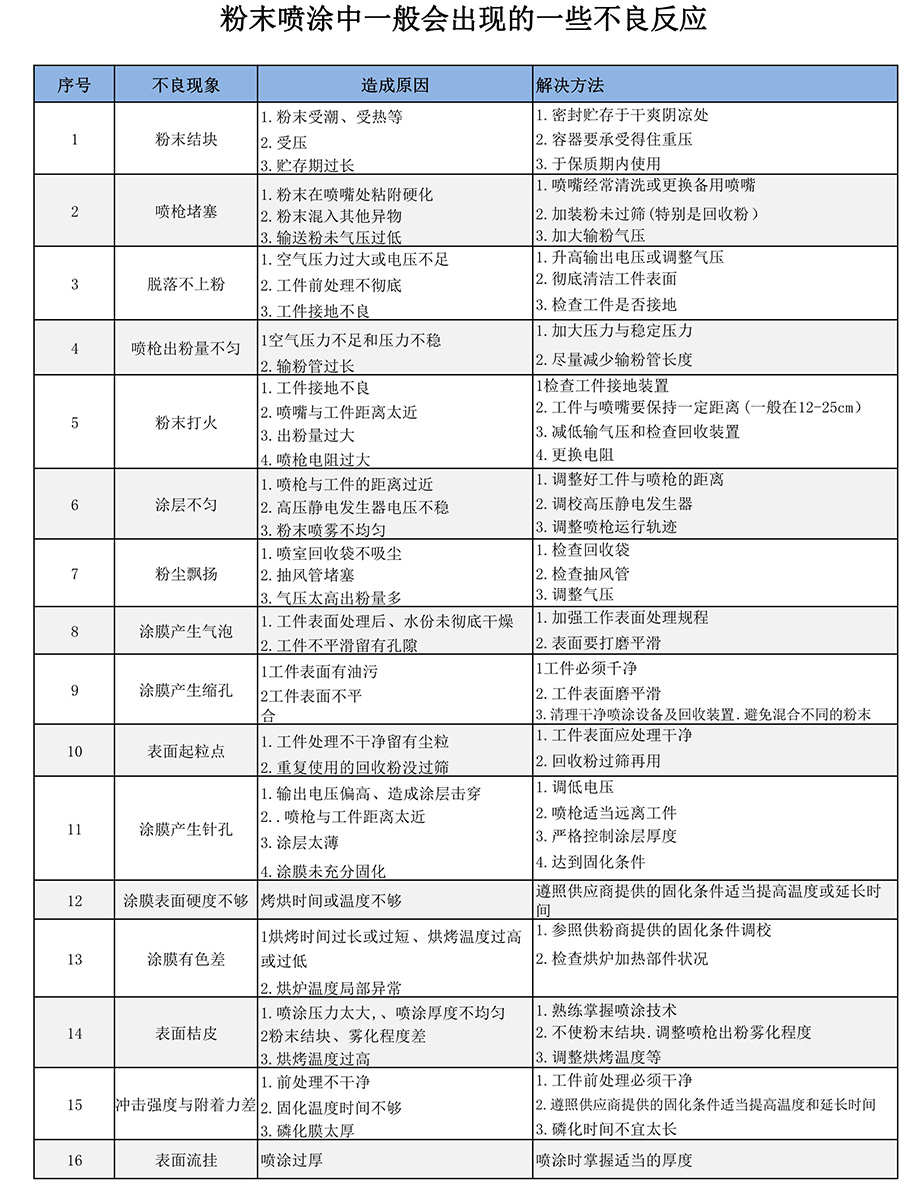

      六、回收粉要重新使用時,應(yīng)加入適當(dāng)同類粉,效果會更好。
